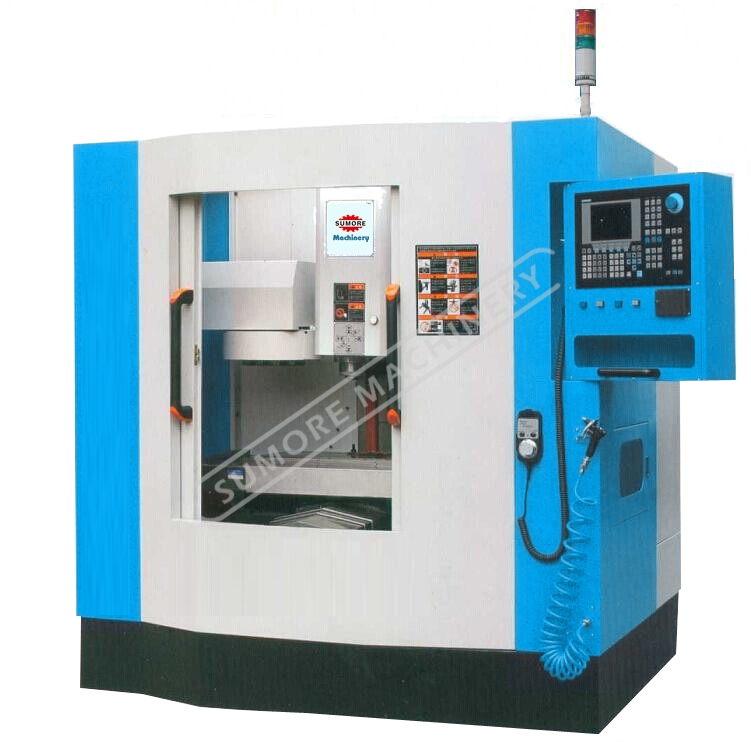

SMC8420 SMC8330-上海舒茂实业有限公司

机械规格参数				SMC8420	SMC8330
工作台面积 L(mm)×W(mm)				800×260	690×210
T型槽数量-宽(mm)–间距(mm)				5-16-50	3-16-63
工作台最大承载(KG)				150	100
X轴行程 (mm)				420	330
Y轴行程 (mm)				270	220
Z轴行程 (mm)				410	320
主轴端面至工作台面 (mm)				70-480	90-410
主轴中心至立柱导轨面 (mm)				315	185
主轴锥孔				BT30	BT30 or NT30 or R8
主轴最高转速 (Rpm)				6000 or 8000	6000 or 8000
主电机功率 (kW)				2.2	2.2
进给电机		X轴扭矩(N.M)		4	3.3
		Y轴扭矩(N.M)		5	4
		Z轴扭矩(N.M)		6	5
		安装尺寸(最大)		XY Square 110×11diameter φ95 Z Square 130×130diameterφ110	X Square 90×90diameter φ80 YZ Square 110×110diameter φ95
快速移动速度 (m/min.)				10	10
切削进给速度（mm/min）				1-4000	1-4000
丝杠参数（直径mm/螺距mm）				XY 20/5 Z 25/5	20/5
线轨宽度X/Y/Z（mm）				XY20 Z 25	20
精度	定位精度 (mm)			0.016	0.016
	重复定位精度 (mm)			0.008	0.008
刀库	斗笠 (可选 )			10 or 8 or 6	8 or 6
	换刀时间 (s)			8	8
使用气压 Mpa				0.6	0.6
机床重量 (kg)			光机	800	360
			整机	1300	700
机床外形尺寸: 长×宽×高(mm))			光机	830×1000×1800	720×860×1160
			整机	1900×1400×2100	1200×1100×2000
